 Restauro de um Sharp ST-1122

Ir para baixo
+3
luis lopes
Denon DL-103R
Cylon
7 participantes
AutorMensagem
Cylon
Membro AAP
Cylon


Mensagens : 380
Data de inscrição : 26/12/2017

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptyDom Fev 11 2018, 00:10

Outro meu novo projecto vai ser este sintonizador Sharp ST-1122 que me custou 20 euros no OLX e que necessita apenas de uns pequenos ajustes para ficar quase como novo. Adiquiri-o por fazer lembrar os receivers da altura.
Restauro de um Sharp ST-1122 Img_2035
Restauro de um Sharp ST-1122 Img_2037
Restauro de um Sharp ST-1122 Img_2034
Restauro de um Sharp ST-1122 Img_2036

Este menino apresenta-se com escoriações a nível do faceplate, o visor rachado e uma ligação àudio que está alterada. Quanto ao visor basta arranjar uma placa de acrílico cortada à medida e está resolvido! A ligação anterior era uma improvisada ligação por jack estéreo TRS - que já tirei, de resto - que até nem saía do sítio original, e que vou substituir por um cabo com bananas RCA como o original. E para terminar vou ter de tirar a ferrugem e fazer uma limpeza à caixa. Pior vão ser os riscos. Em princípio irão ficar, pois o faceplate é "faceplastic" e não dá muita manobrabilidade a restaurar, até para não danificar o lettering que ainda está em condições. Talvez se disfarce com um bocado de tinta, utilizando uma espécie de caneta.

Conto executar, por ser mais simples, este projecto o mais depressa possível, talvez até - desviando-me do original - adicionando iluminação ao quadrante que é coisa que, para surpresa minha, não tem de origem.
Ir para o topo Ir para baixo
Cylon
Membro AAP
Cylon


Mensagens : 380
Data de inscrição : 26/12/2017

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptyTer Fev 13 2018, 00:34

Passei o último serão a restaurar a cobertura de plástico ou borracha que cobre o exterior da tampa do sintonizador, bem como o painel frontal.
Restauro de um Sharp ST-1122 Img_2043
Restauro de um Sharp ST-1122 Img_2046

Primeiro utilizei uma mistura de água e de detergente para a louça. Com a ajuda de uma escova de dentes, retirou grande parte da sujidade, mas como eu queria uma coisa mais profunda e não queria usar mais do que os usuais produtos domésticos optei por limpa-sanitários para concluir a operação. No que toca ao exterior, fico-me por aqui.
Restauro de um Sharp ST-1122 Img_2040

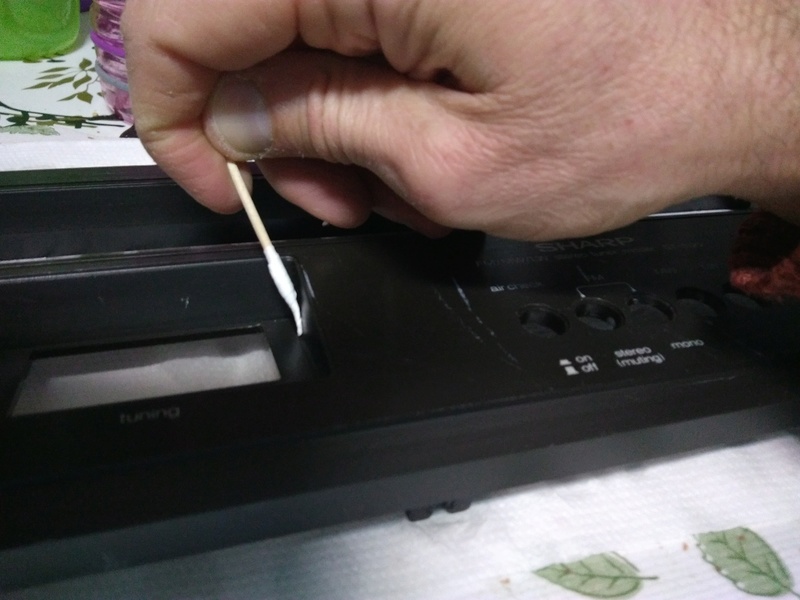

Depois, com um cotonete improvisado de um palito com papel higiénico, retirei impurezas de todas as reentrâncias do painel, de onde já lhe retirei o acrílico do quadrante rachado. Seguiu-se uma mais ligeira escovadela com uma escova de dentes. Agora, para terminar, basta arranjar um outro acrílico à medida.
Restauro de um Sharp ST-1122 Img_2041
Restauro de um Sharp ST-1122 Img_2044
Restauro de um Sharp ST-1122 Img_2045
Restauro de um Sharp ST-1122 Img_2042

Falta só dar uma lixadela na parte interior da tampa, que já revesti de decapante anti-ferrugem, e que vou lixar amanhã ou nos próximos dias.
Restauro de um Sharp ST-1122 Img_2038
Restauro de um Sharp ST-1122 Img_2039
Ir para o topo Ir para baixo
Denon DL-103R
Membro AAP
Denon DL-103R


Mensagens : 298
Data de inscrição : 27/11/2015
Idade : 43
Localização : Madrid

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptyTer Fev 13 2018, 10:26

Quero ver esse Sharp a brilhar Restauro de um Sharp ST-1122 491368

É bom ver pessoal a recuperar jóias antigas Restauro de um Sharp ST-1122 874774  Boa continuação de restauro...
Ir para o topo Ir para baixo
luis lopes
Membro AAP
luis lopes


Mensagens : 4993
Data de inscrição : 25/02/2011
Idade : 57
Localização : Covilhã

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptyTer Fev 13 2018, 15:46

bonita peça
Restauro de um Sharp ST-1122 754215
Ir para o topo Ir para baixo
Alexandre Vieira
Membro AAP
Alexandre Vieira


Mensagens : 8560
Data de inscrição : 11/01/2013
Idade : 54
Localização : The Other Band

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptyTer Fev 13 2018, 16:26

Restauro de um Sharp ST-1122 22692 Excelente trabalho, para além de bonito;

Esse nunca mais vai sofrer de cáries dentárias! Restauro de um Sharp ST-1122 4019496139
Ir para o topo Ir para baixo
niko_pt
Membro AAP



Mensagens : 79
Data de inscrição : 02/01/2018

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptyTer Fev 13 2018, 19:11

Gosto de ver este tipo de trabalhos!
Ir para o topo Ir para baixo
Cylon
Membro AAP
Cylon


Mensagens : 380
Data de inscrição : 26/12/2017

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptyDom Fev 25 2018, 20:32

Obrigado pelos vosso incentivos!
Restauro de um Sharp ST-1122 Img_2055
Restauro de um Sharp ST-1122 Img_2054
Restauro de um Sharp ST-1122 Img_2057

Neste momento dou por terminado o trabalho de recuperação da tampa! Já passei desoxidante e lixa no interior. Ainda pensei dar-lhe um spray de tinta escura no interior mas, para já, no que a ela toca, fico por aqui.
Restauro de um Sharp ST-1122 Img_2061
Restauro de um Sharp ST-1122 Img_2060

Ainda não vos tinha mostrado as tripas do animal. No que a este diz respeito, está quase como quando saiu de fábrica! É a vantagem de os sintonizadores não aquecerem (supostamente!) nem necessitarem de ventilação por onde entra o esterco todo!!!
Restauro de um Sharp ST-1122 Img_2063

O tambor do potenciómetro encontra-se oxidado. É algo no qual não irei tocar, pelo menos para já!
Restauro de um Sharp ST-1122 Img_2062

O anterior dono fez-lhe uma ligação áudio via jack estéreo TRS, assinalando até na placa os canais de ligação. Facilita-me o trabalho, dado que vou ter de arranjar cabo coaxial estéreo com terminação RCA para soldar ali. Ou então estou a pensar, até, em lhe incorporar entradas RCA na traseira, mas sem modificar a caixa original, de um modo que já tenho em mente e que, depois, partilho aqui convosco!
Restauro de um Sharp ST-1122 Img_2064

Para já, removi os fios da anterior solução dos pernos áudio. Tive que ter muito cuidado para não tocar com o ferro da solda em nada onde não devesse, nem aquecer demais e dessoldar da placa os pernos onde o cabo áudio soldou! Os mesmos estão agora mais limpos e a aguardar novas conexões. Também irei apagar aquelas anotações a lápis na placa, embora me estejam a dar, para já, imenso jeito!
Ir para o topo Ir para baixo
TS1lva
Membro AAP



Mensagens : 163
Data de inscrição : 19/09/2017

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptyQui Mar 22 2018, 13:37

Cylon escreveu:

Restauro de um Sharp ST-1122 Img_2043

Esfregaste toda essa chapa com uma simples escova de dentes...?

Gabo-te a paciência. Restauro de um Sharp ST-1122 22692
Ir para o topo Ir para baixo
Cylon
Membro AAP
Cylon


Mensagens : 380
Data de inscrição : 26/12/2017

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptyQui Mar 22 2018, 23:48

Obrigado. Parece coisa de praxe do secundário, mas o facto é que até me despachei depressa.

Mas o facto é que a paciência não tem sido muita! Tenho o bicho para ali esventrado à espera de soldar as saídas de áudio e, pelos vistos, a coisa vai demorar. Amanhã parto de férias para a Beira Alta e só volto dentro de uns quinze dias...

Aliás, pode ser que seja lá em cima que eu encontre o pedaço acrílico que substitua o original rachado do quadrante.
Ir para o topo Ir para baixo
Cylon
Membro AAP
Cylon


Mensagens : 380
Data de inscrição : 26/12/2017

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptySáb Abr 21 2018, 19:38

Está quase a terminar, da minha parte, este restauro!

Consegui adaptar as saídas de som da placa a uns fios com uns terminais metálicos e, assim, não foi necessário soldar nada na placa. Apenas tive de soldar as fichas RCA do lado de fora da caixa.
Restauro de um Sharp ST-1122 Img_2097
Restauro de um Sharp ST-1122 Img_2089

A seguir o primeiro teste! Bom som! Com mais dinâmica do que o Pioneer F-225L!

Apenas uma nota negativa para o facto de o indicador de intensidade de sinal embaixo não estar a funcional. Apenas o de precisão de sintonia ao lado. Depois ainda tive de perder um serão e quase uma manhã a tentar acertar o mais que pude o ponteiro do quadrante com as frequências. Retirei o eixo de uma das polias onde o fio do quadrante enrolava do circuito agregado à placa e, primeiro que conseguisse acertar com a posição certa vi-me grego, dado que tinha também de colocar umas minúsculas rodas dentadas no sítio. Mas, no final, a coisa ficou o mais precisa possível!
Restauro de um Sharp ST-1122 Img_2090

Consegui numa loja, baratinho e à medida, um pedaço de acrílico que substituiu o anterior rachado e que a muito custo consegui tirar (algumas minúsculas partes do faceplate também saltaram, mas nada de especial.
Restauro de um Sharp ST-1122 Img_2096

Fixado com uma pistola de cola, e já está!
Restauro de um Sharp ST-1122 Img_2092
Restauro de um Sharp ST-1122 Img_2093

Montada já a tampa no mesmo, e eis que o sintonizador regressa quase à sua glória inicial!
Restauro de um Sharp ST-1122 Img_2095
Restauro de um Sharp ST-1122 Img_2094

Falta apenas arranjar uma maneira de fixar as fichas RCA fêmeas de saída no painel traseiro, de um modo o mais estético possível, mas já tenho umas ideias em mente. A saída original - vi por aí num site de vendas estrangeiro - era um fio com uma banana DIN macho na ponta.

Também uma coisa que vai ficar serão umas marcas de encosto que estão no faceplate junto dos botões. Como é plástico, pouco haverá a fazer. Por outro lado, e aqui requerirá já, possivelmente, a intervenção de um técnico, tenho de ver se consigo meter o indicador de intensidade de sinal a funcionar. Alguém tem sugestões de como o fazer?

Já agora, alguém também me consegue esclarecer para que serve o botão "AIR CHECK"? A sua função parece limitar-se a gerar um sinal sonoro ali pelos 400, 500Hz.
Ir para o topo Ir para baixo
khayman
Membro AAP
khayman


Mensagens : 166
Data de inscrição : 04/05/2015

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptySeg Abr 23 2018, 21:23

Cylon escreveu:

Já agora, alguém também me consegue esclarecer para que serve o botão "AIR CHECK"? A sua função parece limitar-se a gerar um sinal sonoro ali pelos 400, 500Hz.

Excelente trabalho Smile

O botão Air Check deve gerar um sinal de 400 Hz com uma intensidade equivalente a um sinal recebido em FM com modulação a 50%. A função é a de poder ajustar previamente o nível de gravação para fita (por ex.) - gera o sinal, afina-se o nível de gravação a -6dB e teoricamente, se tudo estiver bem calibrado, um sinal de intensidade 100% irá bater nos 0dB de gravação (o "máximo").

Cumprimentos.

Ir para o topo Ir para baixo
Cylon
Membro AAP
Cylon


Mensagens : 380
Data de inscrição : 26/12/2017

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptySeg Abr 23 2018, 21:48

Fixe! Restauro de um Sharp ST-1122 22692 Obrigado pela explicação!
Ir para o topo Ir para baixo
khayman
Membro AAP
khayman


Mensagens : 166
Data de inscrição : 04/05/2015

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptySeg Abr 23 2018, 23:31

Cylon escreveu:
Fixe! Restauro de um Sharp ST-1122 22692 Obrigado pela explicação!

Ora essa, obrigado eu pela partilha de todo o trabalho de restauro.

Cumprimentos.
Ir para o topo Ir para baixo
Cylon
Membro AAP
Cylon


Mensagens : 380
Data de inscrição : 26/12/2017

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptySeg Dez 24 2018, 14:42

Boa tarde e boas festas!

Consegui terminar este projecto ainda antes de 2018 findar, eh eh eh! É o que dá procrastinar (gosto muito deste termo)!
Restauro de um Sharp ST-1122 Img_2024

Andei durante que tempos a pensar em como tentar adaptar umas bananas RCA fêmeas à parte traseira do aparelho. Até que um dia, já não sei onde, tropecei nuns fios que tinham aquele encaixe traseiro que aperta o fio ao chassis! Trouxe-o comigo, limpei-o, e verifiquei que se adaptava na perfeição ao orifício.

Faltava o fio com as bananas RCA macho na outra ponta para soldar ao circuito. Ora não me apetecia nada estar a sacrificar um cabo interconnect dos vários RCA's que por aqui tenho para esse efeito. Assim dei corda aos sapatos e fui à loja onde meti uns aparelhos a arranjar ultimamente perguntar se o dono ainda tinha para lá nos desperdícios dele um cabo estéreo RCA com uma das pontas cortadas. Tinha e até teve a amabilidade de mo oferecer. Assim, esta noite só tive de estar de volta do ferro da solda e dou por aqui e por agora o meu projecto como terminado.
Restauro de um Sharp ST-1122 Img_2025

Apenas mais uma limpeza extra ao painel traseiro, que estava com muitas impurezas!
Restauro de um Sharp ST-1122 Img_2023
Restauro de um Sharp ST-1122 Img_2026

Anteriormente tinha falado em colocar iluminação no quadrante do aparelho. Não é que me falte material para isso, mas, para já, vou manter o aparelho no seu estado original. Por outro lado, ainda há a questão do indicador de intensidade do sinal não funcionar. Já estive a ver as ligações e a dar uns toques no indicador mas, até ver, não consigo resolver esse problema por mim mesmo.

Tenho agora, finalmente, o sintonizador Sansu... Sharp ST-1122 praticamente em bom estado!
(Eh eh eh por acaso dá ares os da Sansui, de relance...)
Ir para o topo Ir para baixo
Cylon
Membro AAP
Cylon


Mensagens : 380
Data de inscrição : 26/12/2017

Restauro de um Sharp ST-1122 Empty
MensagemAssunto: Re: Restauro de um Sharp ST-1122   Restauro de um Sharp ST-1122 EmptySáb Jan 19 2019, 20:44

Hoje deixei ir o meu Sharp... Deixei-o ir por trinta euros, muito devido ao facto de o indicador de intensidade de sinal não estar a funcionar. Espero que o novo dono lhe dê o devido uso e o trate bem. Estou em crer que sim!
Ir para o topo Ir para baixo
