MensagemAssunto: Sala do Luke    Sala do Luke  EmptyDom Set 16 2012, 12:45

Luke escreveu:
Este projeto deverá ser para o Júlio, que fez o GD DIY preto logo em seguida ao meu.



E se te agradar, vai um para ti. Sala do Luke  491368

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Ulrich
Membro AAP
Ulrich

Mensagens : 4947
Data de inscrição : 06/10/2011
Idade : 41
Localização : Aveiro

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 16 2012, 15:29



Mais um fantástico projecto para acompanhar Sala do Luke  754215
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 16 2012, 18:31

Para quem tiver paciência de assistir tudo...



É praticamente o tempo que se levou.

Sala do Luke  22692

Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 16 2012, 21:18

Reproduzo abaixo um post do Ricardo Pereira feito noutro fórum, vejam:

"Bom:

A proposta deste projeto é a fabricação de um estágio fono valvulado dotado de uma fonte de alimentação externa (parruda...)
O purismo de uma fonte separada é altamente desejável.

A fonte tem 2 saídas: a primeira será usada imediatamente com este estágio de fono e depois, com a adição do estágio de linha, complementar o sistema.
Isso p.ex. permite a quem não está ainda interessado em vinil começar então com um sistema de preamp linha valvulado e assim que o bichinho analógico começar a coçar agregar o estágio de phono.
A grande vantagem é que a fonte estará pronta.
Ou quem já tem um preamp linha (de outra marca inclusive) adicionar um fono valvulado com todas as vantagens que tem um sistema com fonte separada (ausencia de interferencias, ruídos etc)."

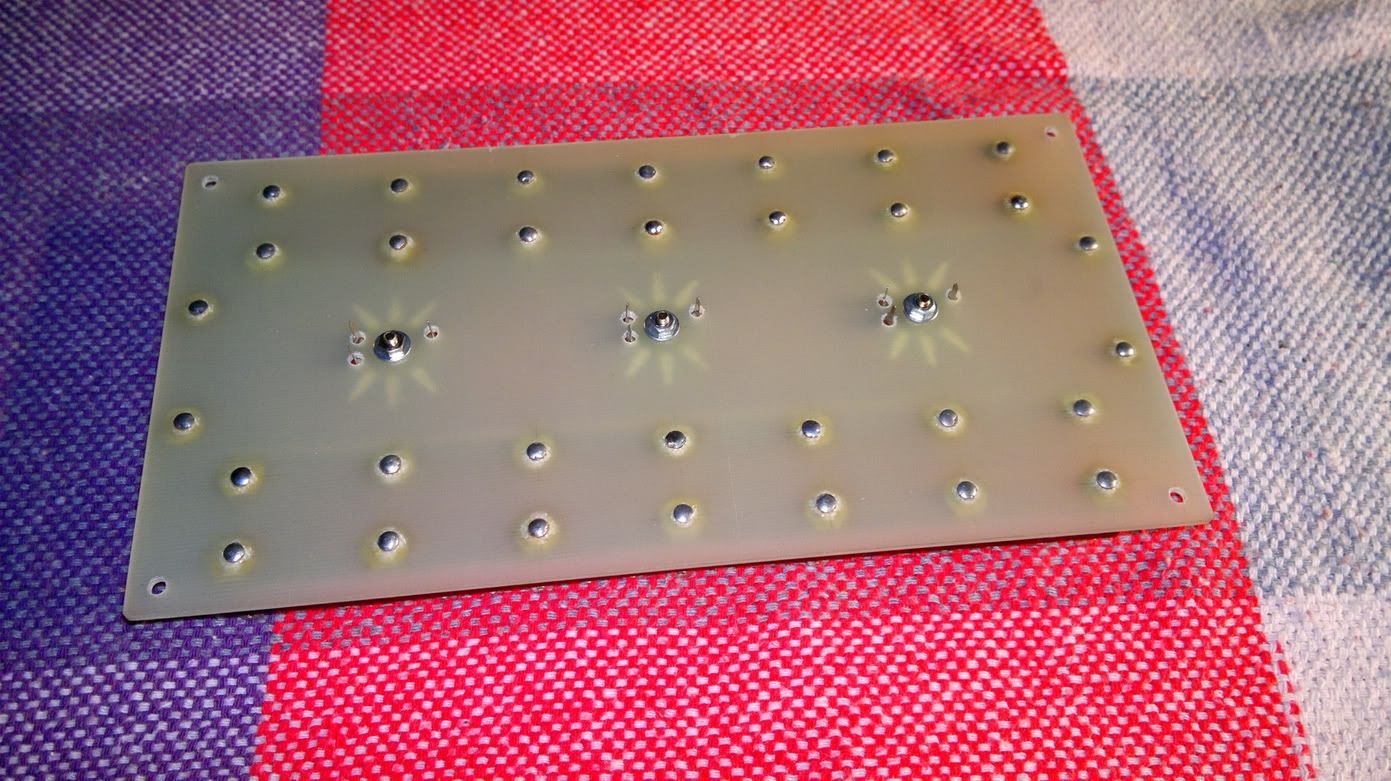

a placa de circuitos de áudio:

Sala do Luke  B8b8facc

Sala do Luke  857b0b91

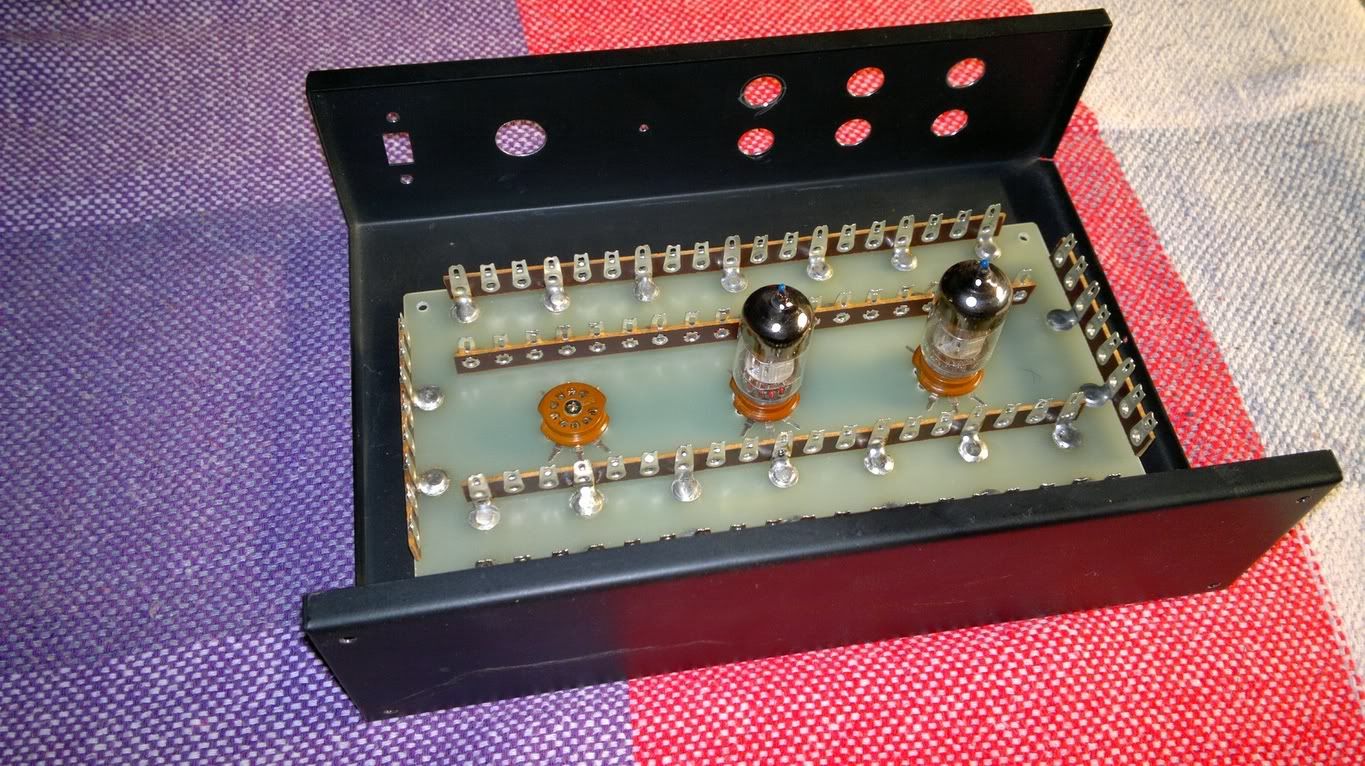

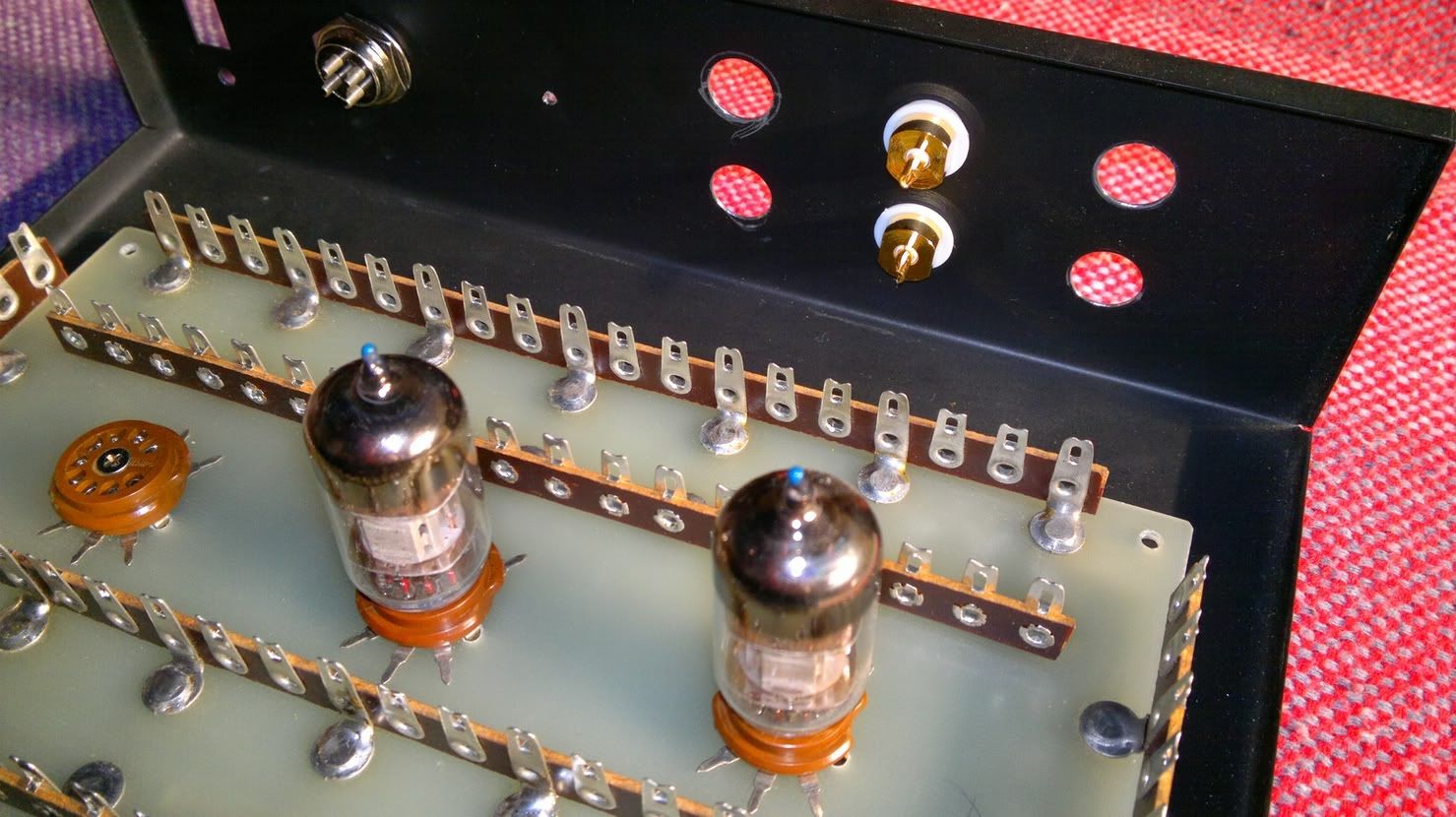

o gabinete de áudio:

Sala do Luke  515049cd

Sala do Luke  E971ae60

Sala do Luke  8ab2ab89

o conjunto final:

Sala do Luke  41f456b1


Sala do Luke  22692
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 16 2012, 21:20

António José da Silva escreveu:
Luke escreveu:
Este projeto deverá ser para o Júlio, que fez o GD DIY preto logo em seguida ao meu.



E se te agradar, vai um para ti. Sala do Luke  491368


Nunca se sabe Sala do Luke  936335

Sala do Luke  22692
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 16 2012, 22:10

Isso está a ficar com muita pinta. E que tal um pré de phono a válvulas para MC sem a necessidade de step-up transformer ou Head amp? Eu fiquei fã deste conceito e não quero outra coisa, A amplificação só com as válvulas. Sala do Luke  491368

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Ulrich
Membro AAP
Ulrich

Mensagens : 4947
Data de inscrição : 06/10/2011
Idade : 41
Localização : Aveiro

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 16 2012, 23:16

António José da Silva escreveu:
Isso está a ficar com muita pinta.

muita mesmo, nota-se já bastante cuidado e qualidade Sala do Luke  491368
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySeg Set 17 2012, 12:24

Amigos, ontem conversei com o RP (Ricardo Pereira - VTR) e ele disse que não gosta de prés para MC, de altos ganhos, e que este que ele está fazendo agora terá

um ganho entre 45 a 55dbs, que serveriam bem para cápsulas de 0.3 MM ou MC de saída alta.

Mudando de assunto, mantendo o tema, segue um vídeo que fiz ontem do meu sistema em tri-amplificação que eu havia prometido:



Malcolm Frager plays: Chopin Ab Major Polonaise, Op. 53 The imperial Grand Piano is the world's largest piano measuring nine feet, six inches fron the keyboard to the longest string. It has eight full octaves or 97 keys - nine more thas the standart 88 - note keyboard. It is the piano of Austrian royalty, historic instruments - among them an ornately-carved Imperial Grand belonging to Kaiser Wilhelm I - are displayed in Viennese museums.


Sala do Luke  22692
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyQua Set 19 2012, 01:02

Mais atualizações na fonte do VTR - A2A

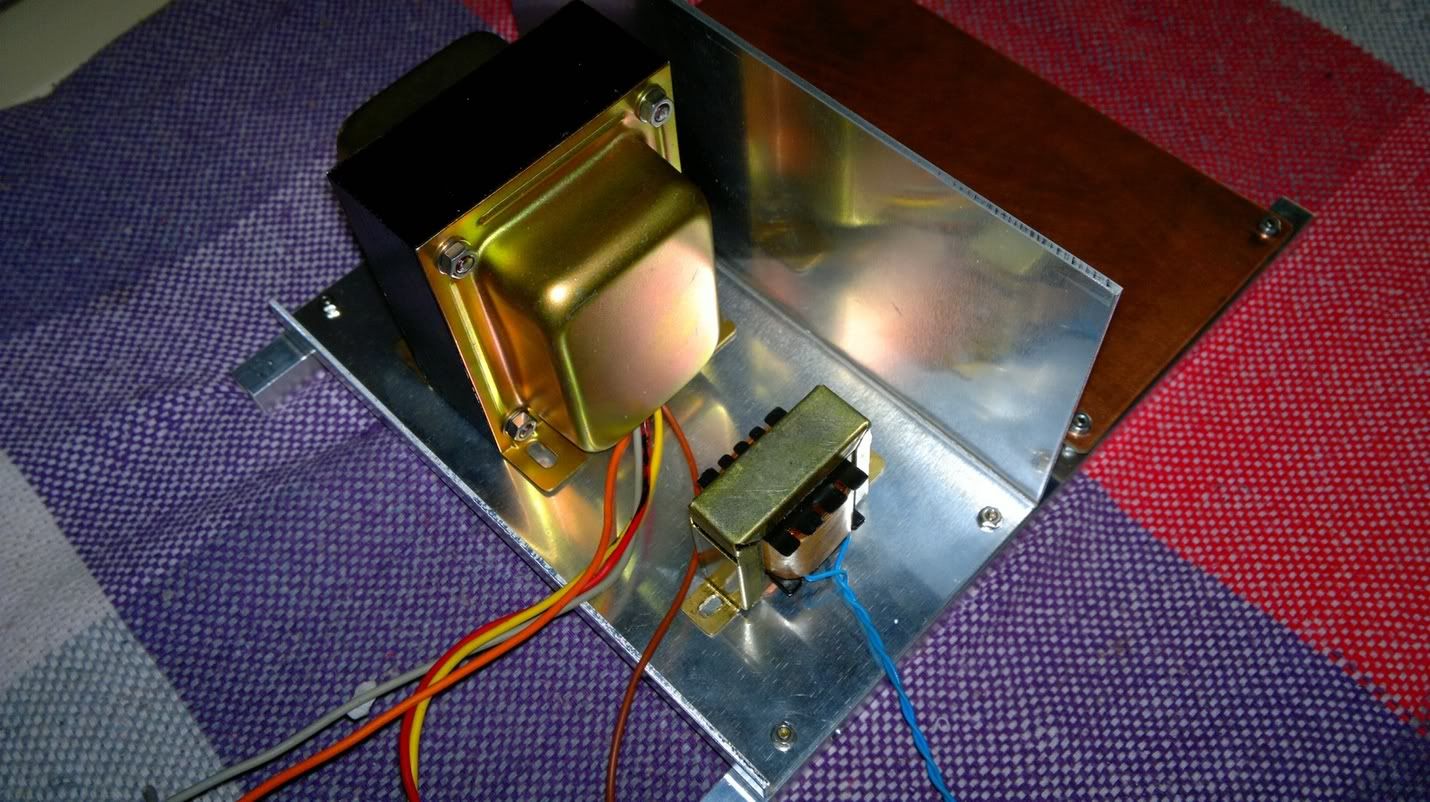

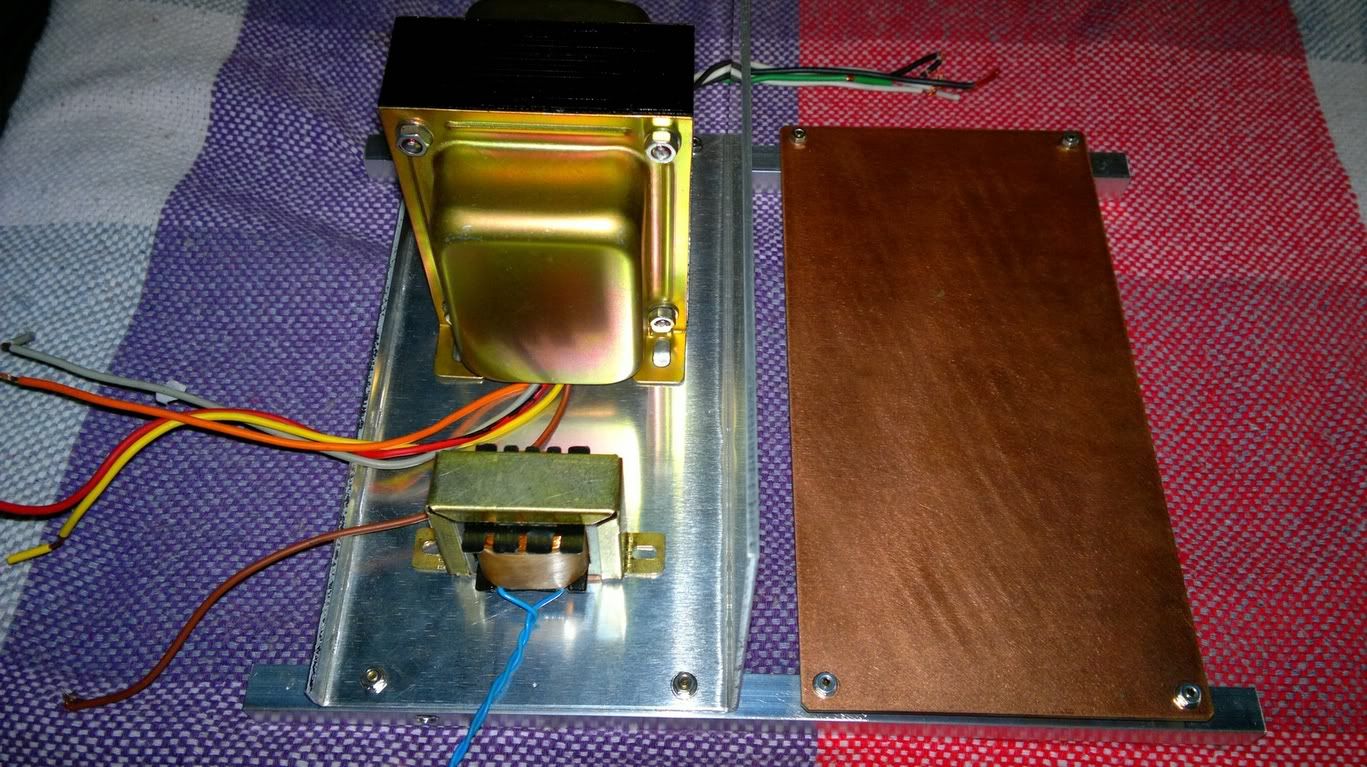

Hoje foi dia de preparações finais para a pintura e acabamento do chassi: colocados reforços para os furos rosqueados de fixação da tampa.

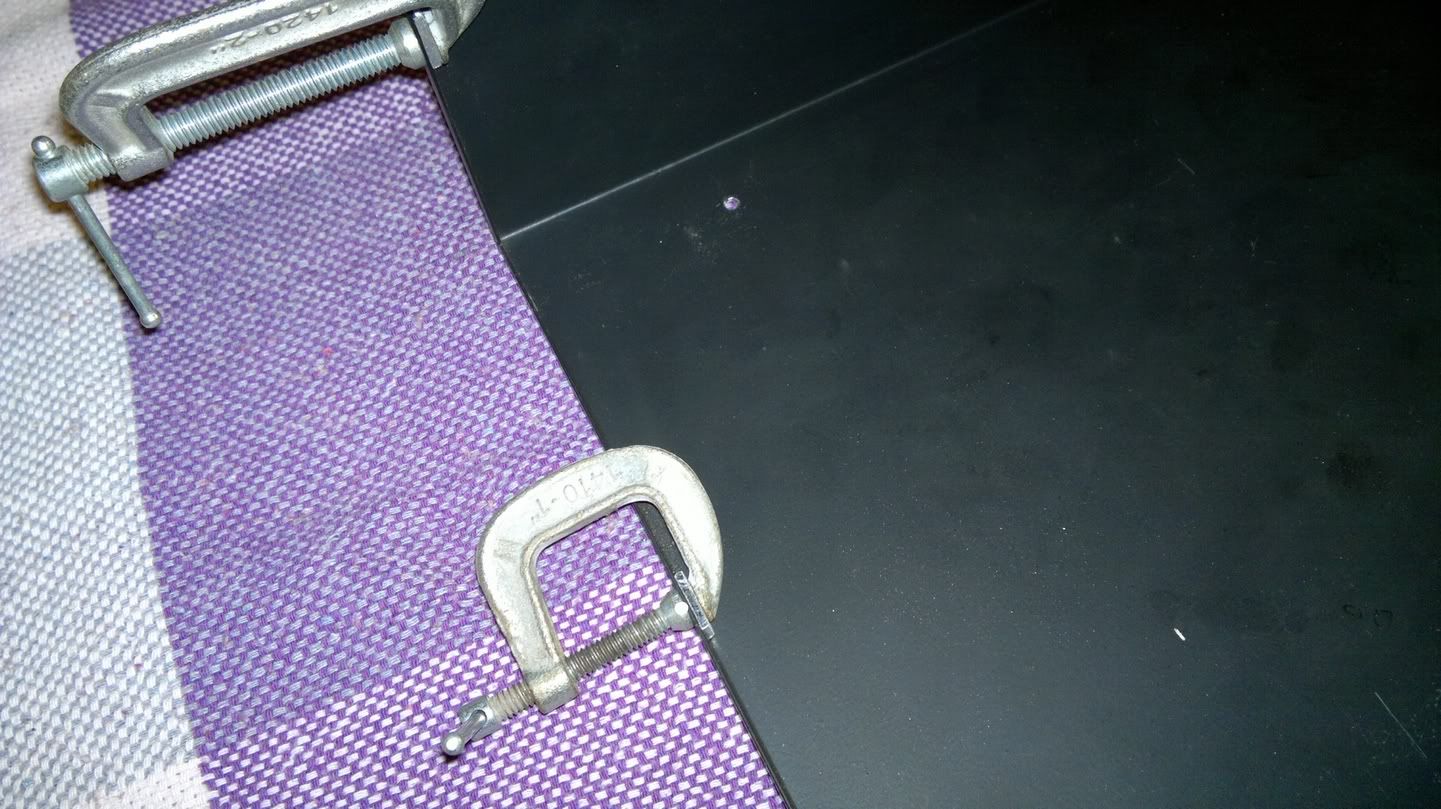

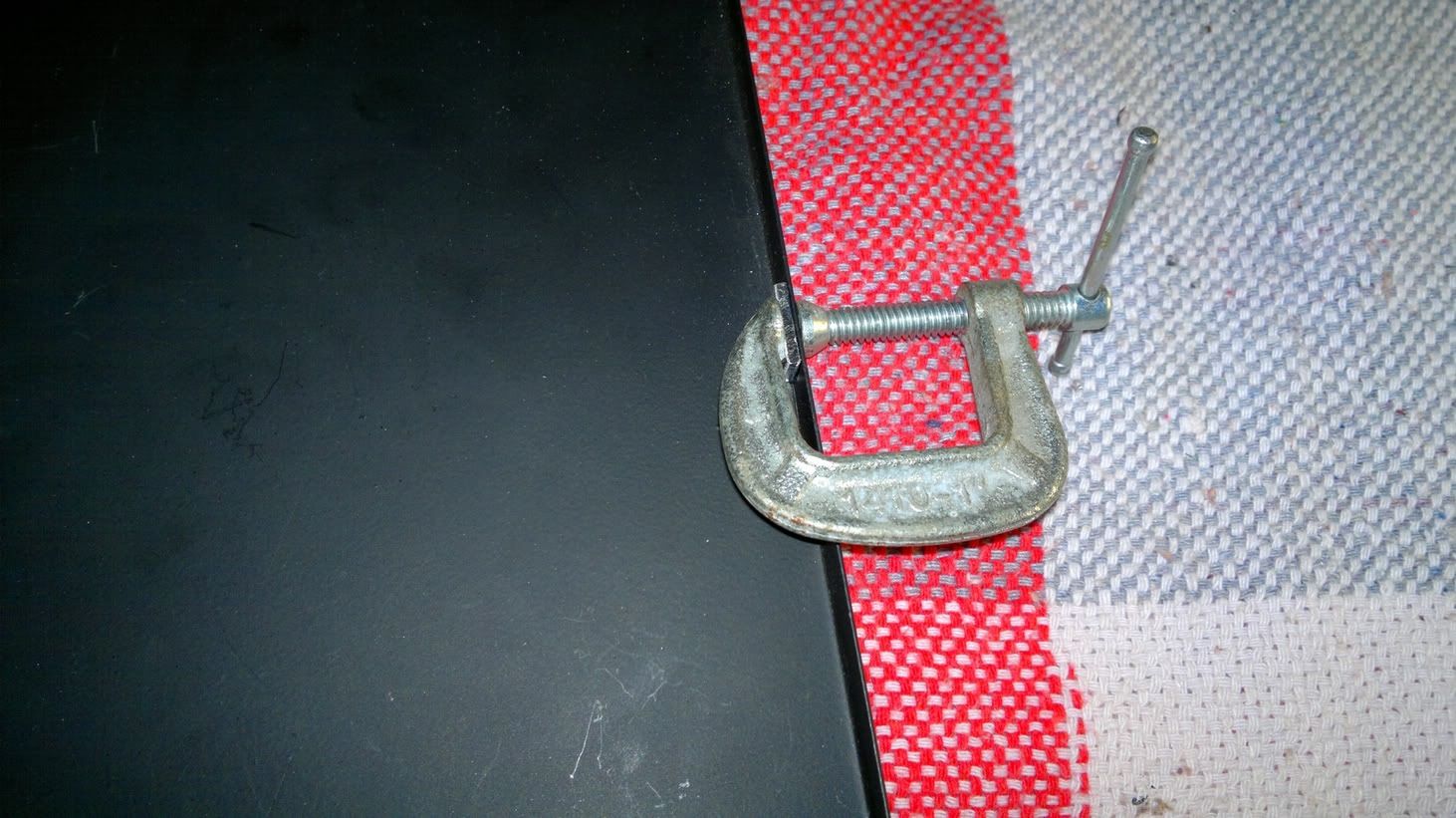

Feitos em chapa de aluminio de 2,5 mm e colados com epoxi industrial nas dobras do chassis.

É uma parte muito importante pois não pode faltar nenhum furo, reforço etc pois depois da pintura pronta... já viu né.

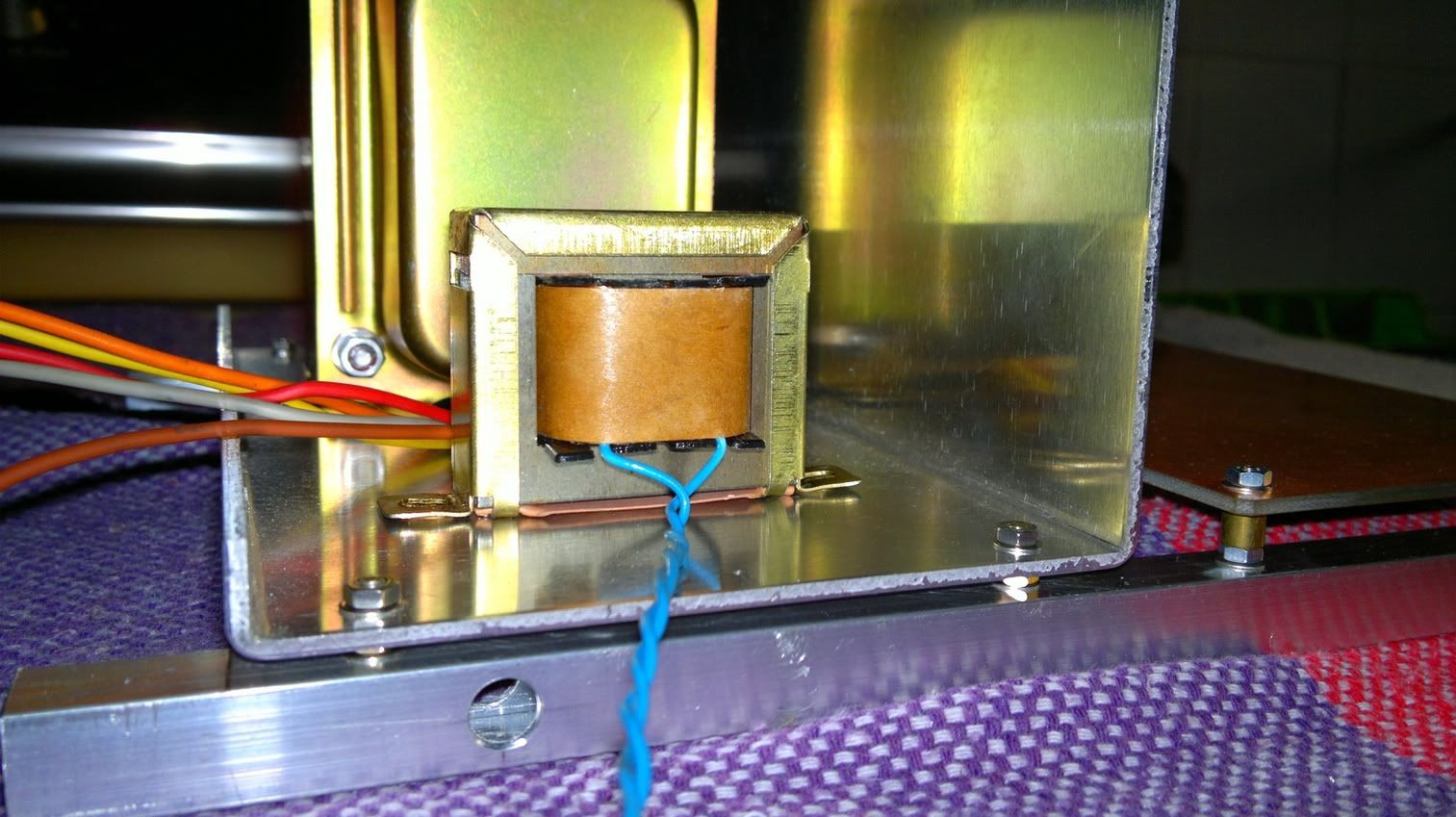

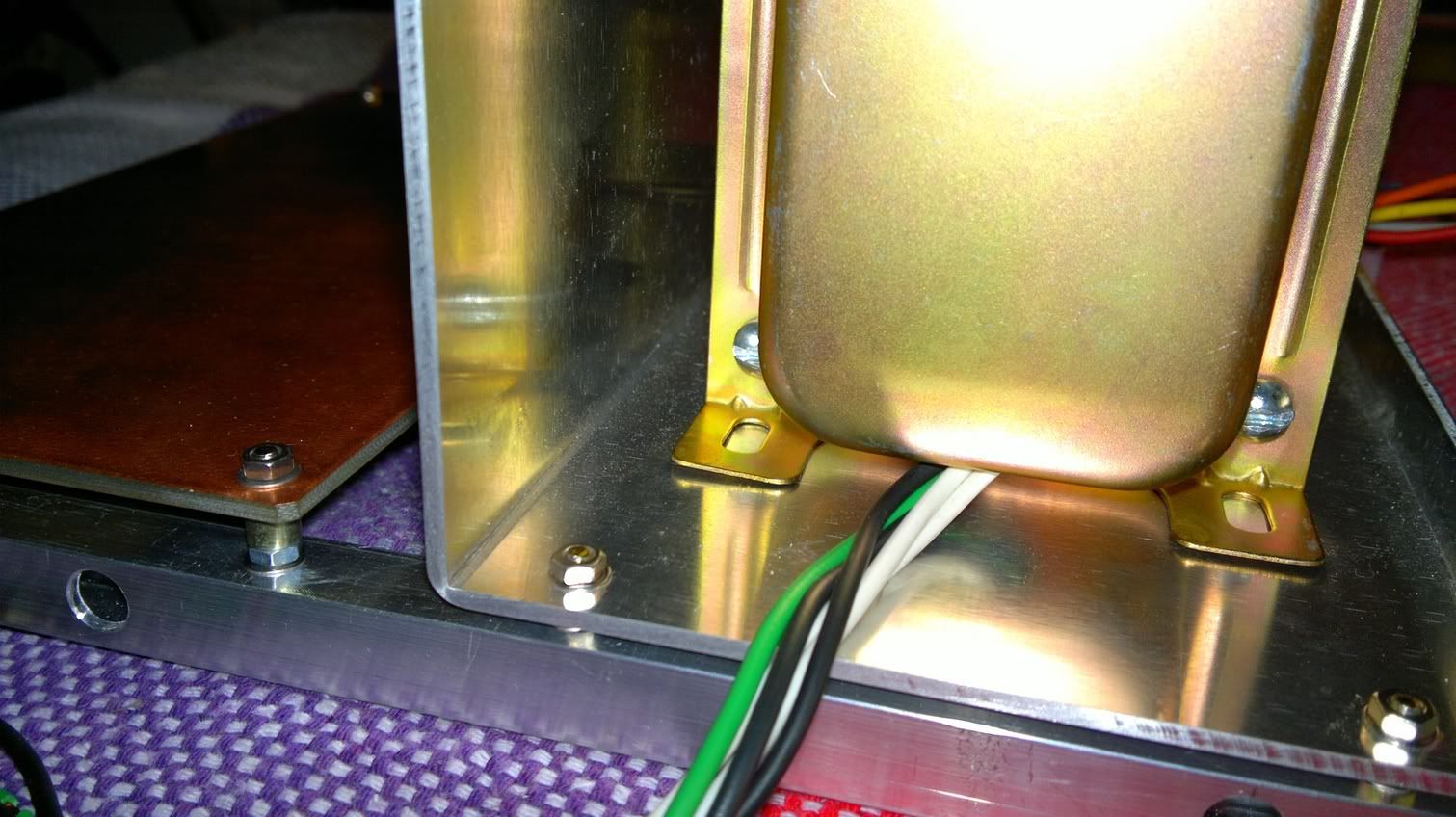

Feitos tb as fixações de placas de circuitos e de suporte do trafo de força e choke.


Sala do Luke  423a21b2

Sala do Luke  F7817f6c

Sala do Luke  8609205f

Sala do Luke  936a27f9

Sala do Luke  Cf137eb6

Sala do Luke  9ef3be3f

Sala do Luke  C8bd3200

Postado hoje pelo RP.

Sala do Luke  22692
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyQua Set 19 2012, 01:06

Belíssimo trabalho. Sala do Luke  754215

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Ulrich
Membro AAP
Ulrich

Mensagens : 4947
Data de inscrição : 06/10/2011
Idade : 41
Localização : Aveiro

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyQua Set 19 2012, 10:44

António José da Silva escreveu:
Belíssimo trabalho. Sala do Luke  754215

Indeed Sala do Luke  754215
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySab Set 22 2012, 16:53

Amigos, ontem, ouvindo músicas um dos mono-blocos MOCK deu um senhor pipoco, soltou fumaça pelas ventas e , continuou funcionando do mesmo jeito.

Refeito do susto, desliguei o sistema e abri o MOCK para ver o que tinha acontecido.

E, o que descobri, foi que um dos capacitores de by-pass de uma das válvulas explodiu e fez um ninho de rato dentro do MOCK.

Menos mau, já comprei 4 epcos para substituir os antigos siemens nos dois mono-blocos e hoje mesmo os meninos já estarão de volta à ativa.

Vejas as fotos internas de depois da explosão do cap e do outro em estado normal.

Foto normal

Sala do Luke  Mock042

foto do mock com o cap de bias da segunda válvula explodido.

Sala do Luke  Mock043

Close do cap antes...

Sala do Luke  Mock045

e depois, .... a sujeira interna

Sala do Luke  Mock044

voou pedaço do cap até na outra ponta

Sala do Luke  Mock046

E os meninos na bancada do JM para o RPereira substituir os 4 caps, assunto para hoje à tarde.

Sala do Luke  Mock047


PS: ao lado dos MOCK e um AR SP6 que está fazendo ajuste no pré de phono, diminuindo a resposta para baixo, para tirar aquele movimento dos cones das caixas, de baixa frequência.

O JM mediu que ele está resposdendo de 1,5hz para cima, antes do ajuste.

Sala do Luke  22692
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySab Set 22 2012, 17:01

Não ganhastes para o susto. lol! Um gajo não se importa com fogo de artificio, mas não dentro de casa e muito menos com origem nos brinquedos amados. Sala do Luke  491368

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySab Set 22 2012, 17:04

Agora duas fotos chocantes de uma german phisics que o dono deixou, não sei como, cair ou bater no chão de mau jeito.

Observem o estrago que fez e a baixa qualidade do aglomerado utilizado numa caixa desse preço e porte.

Sala do Luke  Dsc06919j

Sala do Luke  Dsc06920j

Sala do Luke  Dsc06941n

Esta o JM ainda esta estudando, pensando, como vai fazer para arrumar.

Não ficou nem um pesinho inteiro.

Além de finos e fracos, ainda levam um parafuso no meio.

Sala do Luke  809774



Última edição por Luke em Sab Set 22 2012, 23:24, editado 2 vez(es)
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySab Set 22 2012, 17:08

Uma verdadeira desgraça para quem as comprou. Espero que a mestria dos intervenientes resolva o problema da melhor maneira possível.

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySab Set 22 2012, 17:08

António José da Silva escreveu:
Não ganhastes para o susto. lol! Um gajo não se importa com fogo de artificio, mas não dentro de casa e muito menos com origem nos brinquedos amados. Sala do Luke  491368

Foi a primeira vez que minha saiu da outra sala e veio perguntar o que tinha acontecido.

Sala do Luke  265963
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySab Set 22 2012, 23:25

o AR SP6 já ficou pronto:

Sala do Luke  Scaled.php?server=534&filename=dsc06965je

Mas sei que o JM não para.

Tem um monte de TD's por lá na fila:

Sala do Luke  Scaled.php?server=705&filename=jm375

Voltando aos MOCK, caps trocados.

Aproveitando a intervenção no circuito, o RPereira tb trocou dois outros caps que ele mesmo poderia explicar para nós depois aqui :p

Estes azuis aí:

Sala do Luke  Scaled.php?server=31&filename=dsc06933a

por estes outro, soldados do outro lado da placa, para facilitar se eu preferir com o outro e quiser volta-los.

Sala do Luke  Scaled.php?server=607&filename=dsc06970q

Os epcos que entraram no lugar dos antigos e o explodido.

Sala do Luke  Scaled.php?server=23&filename=dsc06950ni

Neste caso, creio eu que foi fadiga, é um cap de 1981, e ao fato deste amp ter ficado parado um bom tempo até chegar a minhas mãos

Sala do Luke  Scaled.php?server=841&filename=dsc06946dq

A limpeza do mock com o compressor fica fácil

Sala do Luke  Dsc06937wl


E como ficou depois da intervenção e substituição dos caps

Sala do Luke  Dsc06967w

O RPereira fez duas pontes para adaptar ao formato dos contatos dos novos caps.

Sala do Luke  Dsc06966x


Não deu para eu esperar o RPereira mexer nos dois, tb porque o RPereira estava trabalhando em seu projeto, o do VTR A2A, assunto para o próximo post.

Sala do Luke  22692
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 23 2012, 00:51

Amigos, hoje o Ricardo além de trocar os caps de meus Mock, tb trabalhou no VTR - A2A.



Sala do Luke  Dsc06958w

Dá para ter uma ideia da cara que terá o pré.

Esta frente é da unidade de pré, não da fonte.

Sala do Luke  Scaled.php?server=405&filename=dsc06949h

Sala do Luke  Scaled.php?server=838&filename=dsc06948j

Sala do Luke  754215
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 23 2012, 09:32

E o amp já voltou a tocar?

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 23 2012, 12:40

Sim Antônio.

O mono-bloco que explodiu o capacitor foi concertado primeiro, depois o outro teve os mesmos caps trocados por segurança.

Apenas eu é que não pude ficar lá no JM até o fim para trazer os meninos para casa.

Coisa que farei hoje.

De qq maneira, como estou de férias no trabalho, segunda estou viajando para praia e o sistema ficará uns 10 dias parados.

Sala do Luke  22692


Última edição por Luke em Dom Set 23 2012, 15:13, editado 1 vez(es)
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 23 2012, 14:39

Luke escreveu:


De qq maneira, como estou de férias no trabalho, segunda estou viajando para praia e o sistema ficará uns 10 dias parados.

Sala do Luke  22692


Sendo assim, bom descanso e boa praia para ti e tua família.

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Sofrendo férias...   Sala do Luke  EmptyDom Set 23 2012, 15:17

Antonio, vou montar meu sistema portátil num destes chalesinhos a beira mar:

Sala do Luke  Scaled.php?server=94&filename=2224309

Sala do Luke  B9121df53743b7eb59e6a502b1a86bb1

Sala do Luke  0fe0e4593c762f1850fa9c1a1171d831

Sala do Luke  D743c31eecc65d99c6c896512ae3bba4

Sala do Luke  Scaled.php?server=689&filename=2210107

Sala do Luke  Scaled.php?server=703&filename=2210119

Sala do Luke  491368

cheers
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 23 2012, 15:55

Tu adoras que um gajo se fique a babar todo, não gostas. Sala do Luke  524928826 Mas um dia vou-te visitar e.... Sala do Luke  249412


Abraço.

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Ulrich
Membro AAP
Ulrich

Mensagens : 4947
Data de inscrição : 06/10/2011
Idade : 41
Localização : Aveiro

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Set 23 2012, 16:57

António José da Silva escreveu:
Tu adoras que um gajo se fique a babar todo, não gostas. Sala do Luke  524928826 Mas um dia vou-te visitar e.... Sala do Luke  249412


Abraço.


Isso não se faz Sala do Luke  809774

estou aqui a gramar com a xevinha trazida pelo Nadine que os Açoreanos

nos recambiaram para a grande metrópole Sala do Luke  424293


Boas férias, que serão de certeza Sala do Luke  22692
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySeg Set 24 2012, 11:30

Obrigado amigos, estou indo pegar estrada agora...



Serão 1000Km até o destino....

abraços a todos

Sala do Luke  22692
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: 1000KM que valem a pena   Sala do Luke  EmptyTer Set 25 2012, 23:11

Sala do Luke  560867_10151094038792449_1781871169_n

Ô isto aqui tá bom de mais...

Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyTer Set 25 2012, 23:49

Isso está com bom aspeto. Sala do Luke  754215

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Saudade de todos   Sala do Luke  EmptyDom Out 07 2012, 14:45

Amigos, voltei de viagem hoje, cheio de novidades para atualizações: Pré VTR 2A2, A German danificada e as férias.

Aguardem!!!

Sala do Luke  22692

PS: recebi um email sobre alguns problemas enfrentados pelo nosso querido espaço "AAP", acredito já resolvidos pela moderação, depois vou me inteirar melhor;


Última edição por Luke em Dom Out 07 2012, 15:42, editado 1 vez(es)
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyDom Out 07 2012, 14:49

E para nos enchermos de alegria Sala do Luke  524928826 nada melhor do que algumas fotos Sala do Luke  809774 dos belos sítios onde estivestes. Sala do Luke  249412

E ao olhar pela janela, aqui no UK continua a chover. Sala do Luke  424293

Vai, podes fustigar-nos à vontade. Sala do Luke  271350

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySeg Out 08 2012, 20:12

Amigos,

Sala do Luke  491368

Vou primeiro atualizar fotos da Germam que o JM fez o possível para recuperar, sem perder a originalidade do projeto/acabamento.

Vamos às fotinhas:

Sala do Luke  20120929135144resize

Sala do Luke  20120929134858resize

Sala do Luke  20120929134809resize

Sala do Luke  20120929134756resize

Sala do Luke  20120929135214resize

Sala do Luke  20120929135034resize

Sala do Luke  447836

Não teve como não deixar cicatrizes Sad


Agora vamos às coisas boas, com atualizações da construção do pré de phono VTR A2A:

Sala do Luke  693932

Aqui as peças jateadas/acabadas e premontadas para conferencia/alinhamento:

Sala do Luke  20120924_104726_resize_zps7e53104b

Sala do Luke  20120924_104825_resize_zpsc1b95829

Sala do Luke  20120924_105123_resize_zpsbac3bbde

Sala do Luke  20120924_104953_resize_zps74d2fef5

Sala do Luke  20120924_105302_resize_zps950ffd27

Sala do Luke  20120924_105253_resize_zps8b8758ae

Pinturas de acabamento:

Sala do Luke  20120929_162123_resize_zps88b33734

Sala do Luke  20120929_162154_resize_zps4a346c15

Sala do Luke  20120929_162320_resize_zps44bc095f

Sala do Luke  20120929_162140_resize_zps5d8990f6

Sala do Luke  20120929_162414_resize_zps758f3610

O projeto está entrando nos finalmentes de montagem.

São muitos os detalhes a serem observados, a tarefa realmente tem que ir devagar.

Sala do Luke  20121005_090816_resize_zps6222b572

Sala do Luke  20121005_090834_resize_zps42f1b51b

Sala do Luke  20121005_090926_resize_zps235a4c28

Sala do Luke  20121005_091017_resize_zps9db921b4

Sala do Luke  20121005_091159_resize_zps8d97ed87


Em breve novas fotos, sendo algumas de minhas férias.

Sala do Luke  843159
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Regua de força DIY, By João Milton   Sala do Luke  EmptySeg Out 08 2012, 20:53

Nesta minha ausência, tb o JM terminou a construção de uma régua de força para o sistema dele.

A régua conta com 10 tomadas, sendo apenas duas aterradas e as outras 8 sem terra, afim de se evitar o famigerado looping de terra (hummmmmm)

Cada tomada conta com uma chave independente e um led de funcionamento.

Os componentes utilizados, bem como o esmero no acabamento, podem ser percebidos nas fotos que se seguem:

Sala do Luke  20121006134150resize

Sala do Luke  20121006133856resize

Sala do Luke  20121006134220resize

Sala do Luke  20121006134010resize

Sala do Luke  20121006133931resize

Sala do Luke  Dsc08655h

Sala do Luke  Dsc08658l

Deu até vontade de encomendar uma destas pra mim, Sala do Luke  936335


Sala do Luke  754215



Última edição por Luke em Seg Out 08 2012, 23:49, editado 3 vez(es)
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySeg Out 08 2012, 21:01

Definitivamente não param de fazer coisas e de surpreender (que já nem é surpresa para ninguém) com os trabalhos de magnifico acabamento.
Sim, os pés de phono são trabalhosos devido a minuciosidade dos pormenores tanto na execução da caixa, como (especialmente) no circuito.

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte


Última edição por António José da Silva em Seg Out 08 2012, 22:07, editado 1 vez(es)
Voltar ao Topo Ir em baixo
Ulrich
Membro AAP
Ulrich

Mensagens : 4947
Data de inscrição : 06/10/2011
Idade : 41
Localização : Aveiro

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySeg Out 08 2012, 22:06

Sala do Luke  754215
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Atualização do Pré de Phono VTR - A2A   Sala do Luke  EmptySab Out 13 2012, 17:42

Dando continuidade à construção do Pré de Phono VTR - A2A:

Preparação da PCB para a fonte.

Preparo da face do plano de terra/blindagem para a corrosão química:

Sala do Luke  20121009_220203_resize_zps3aa08468

Sala do Luke  20121009_220244_resize_zpsf9339b76

Placa pronta para receber verniz isolante especial no plano de terra.

O compasso: um raro Kern mod. B: quase não se usa mais para desenhos MAS de enorme utilidade nas boas oficinas...

Sala do Luke  20121010_103517_resize_zps4c8de382

Sala do Luke  20121010_103827_resize_zps23456193

Placa de fonte pronta.

Sala do Luke  P1000366_resize_zps0c1d3328

Sala do Luke  P1000370_resize_zps97cd6586

Sala do Luke  P1000376_resize_zpsefd0375b

Sala do Luke  P1000380_resize_zps91047e8a

Sala do Luke  P1000386_resize_zps86a6c261

Sala do Luke  P1000388_resize_zps5dd316a0


Sala do Luke  874774
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySab Out 13 2012, 17:51

Está a ficar soberbo. Essas pistas estão sobre-sobre dimensionadas. Sala do Luke  754215


Lindo.

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Ulrich
Membro AAP
Ulrich

Mensagens : 4947
Data de inscrição : 06/10/2011
Idade : 41
Localização : Aveiro

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptySab Out 13 2012, 20:58



Está mesmo com um aspecto impec Sala do Luke  754215
Voltar ao Topo Ir em baixo
vtr

vtr

Mensagens : 18
Data de inscrição : 16/10/2012

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyTer Out 16 2012, 15:32

António José da Silva escreveu:
Está a ficar soberbo. Essas pistas estão sobre-sobre dimensionadas. Sala do Luke  754215


Lindo.

Obrigado pelas gentis apreciações.

Motivo das trilhas bem largas: a placa na solução química é corroida muito mais rapidamente...
Outra: trilhas muito finas tendem a se descolar das placas.
Um excesso de tempo de soldagem (algo comum) e pode-se perder a mesma.
Ou então remendar o que quase sempre é muito ruim.

Um abraço a todos
Ricardo
Voltar ao Topo Ir em baixo
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyTer Out 16 2012, 15:35

vtr escreveu:
António José da Silva escreveu:
Está a ficar soberbo. Essas pistas estão sobre-sobre dimensionadas. Sala do Luke  754215


Lindo.

Obrigado pelas gentis apreciações.

Motivo das trilhas bem largas: a placa na solução química é corroida muito mais rapidamente...
Outra: trilhas muito finas tendem a se descolar das placas.
Um excesso de tempo de soldagem (algo comum) e pode-se perder a mesma.
Ou então remendar o que quase sempre é muito ruim.

Um abraço a todos
Ricardo


Sem duvida alguma.
Toda a montagem do aparelho denota cuidado e anos de experiência. Muitos fabricantes poderiam beneficiar se olhassem melhor para certos criadores de aparelhos como você.

Gostaríamos muito que se apresentasse para o ficarmos a conhecer melhor.

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
vtr

vtr

Mensagens : 18
Data de inscrição : 16/10/2012

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyTer Out 16 2012, 19:58

Distintos Colegas:

A minha apresentação seria quase chover no molhado: todos sabem muito mais do que eu conseguiria escrever pois o amigo Luke já falou tudo que poderia ser escrito por mim...

Mas n custa um tiquinho a mais: sou um audiófilo ligado profundamente aos conceitos mais corretos no que tange a melhor performance de um equipamento.
Atuo na parte deste hobby no lado mais afeito com as montagens de aparelhos de modo a atingir (ou tentar...) a maior qualidade possível na inatingível perfeição do som eletronicamente reproduzido.

Gosto tb das audições criteriosas, dum bom programa/midia, bem registrado: jazz tradicional, clássicos são a minha praia (mas aplaudo quase toda manifestação artistica sonora bem gravada...)

Sou sólido admirador do vinil, do tape deck de rolo e um VHS HiFi stereo, nunca deixando de lado os bons discos digitais.
Alias diria ser o digital o pilar mestre que me mantem ainda gostando de audio.

Bom: já falei demais e aproveito a oportunidade para agradecer a honra de poder estar junto a vcs, um grupo seleto de audiófilos do mais alto nível.

Um abraço a todos
Ricardo
Voltar ao Topo Ir em baixo
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyTer Out 16 2012, 20:36

vtr escreveu:
Distintos Colegas:

A minha apresentação seria quase chover no molhado: todos sabem muito mais do que eu conseguiria escrever pois o amigo Luke já falou tudo que poderia ser escrito por mim...

Mas n custa um tiquinho a mais: sou um audiófilo ligado profundamente aos conceitos mais corretos no que tange a melhor performance de um equipamento.
Atuo na parte deste hobby no lado mais afeito com as montagens de aparelhos de modo a atingir (ou tentar...) a maior qualidade possível na inatingível perfeição do som eletronicamente reproduzido.

Gosto tb das audições criteriosas, dum bom programa/midia, bem registrado: jazz tradicional, clássicos são a minha praia (mas aplaudo quase toda manifestação artistica sonora bem gravada...)

Sou sólido admirador do vinil, do tape deck de rolo e um VHS HiFi stereo, nunca deixando de lado os bons discos digitais.
Alias diria ser o digital o pilar mestre que me mantem ainda gostando de audio.

Bom: já falei demais e aproveito a oportunidade para agradecer a honra de poder estar junto a vcs, um grupo seleto de audiófilos do mais alto nível.

Um abraço a todos
Ricardo


Sala do Luke  754215

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyTer Out 16 2012, 21:03

Que beleza.

Sala do Luke  96146

Seja muito bem vindo a este fórum Ricardo.

Para quem acompanha minha saga audiófila o Ricardo (VTR) tem muita influência em minhas últimas tomadas de decisões quando o assunto é áudio.

Tenho em meu sistema um pré feito por ele, o VTR LS3i, um line stage com 3 entradas feito para funcionar com um par de 12BH7.

Este pré, apesar de um gabinete grande e preto, fica totalmente invisível (neutro) no resultado final do sistema.

Claro, desde que bem "casado" com os cabos IC e power.

Digo isto, pois um cabo errado (não sinérgico) de IC pode acabar com toda a beleza do sistema.

O pré não conta com nenhuma firula, tendo apenas as chaves seletoras de imput, mute, L/R, stand-by, power e volume.

Duas saídas variáveis, que fascilitam a bi-amplificação, e uma saída fixa (REC OUT)

Uma fonte muito bem dimensionada e ponto a ponto na parte de pré-amplificação.

Sala do Luke  Vtrls3i016
outras fotos neste link: http://img197.imageshack.us/slideshow/webplayer.php?id=2077560.jpg

Sem citar nomes, este pré dá pau em muitos prés de pedigree por aí.

Sonho em um dia ter o casal, pré e power, mas............as negociações com o Ricardo ainda estão em andamento Sala do Luke  936335

Sala do Luke  22692

Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
Ulrich
Membro AAP
Ulrich

Mensagens : 4947
Data de inscrição : 06/10/2011
Idade : 41
Localização : Aveiro

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyTer Out 16 2012, 22:18

Luke escreveu:


Uma fonte muito bem dimensionada e ponto a ponto na parte de pré-amplificação.

Sala do Luke  Vtrls3i016
outras fotos neste link: http://img197.imageshack.us/slideshow/webplayer.php?id=2077560.jpg


Fantástico Sala do Luke  754215 , nunca tinha visto nada assim,

aproveito para enviar cumprimentos para o vtr, que , espero eu, continue a participar aqui no Fórum Sala do Luke  4019496139
Voltar ao Topo Ir em baixo
Milton
Membro AAP
Milton

Mensagens : 15363
Data de inscrição : 02/07/2010
Idade : 57
Localização : Scalabicastro, naquele Jardim á beira, mal plantado

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyTer Out 16 2012, 23:11

Luke, eu até fico sem palavras perante tantas obras primas que aqui nos reportas !
Não duvido nem por um momento da qualidade dessas construções.
Os meus sinceros parabéns !

Deixo aqui também as boas vindas ao Ricardo VTR, na esperança que a sua inscrição nos traga a sua inspiração e sabedoria .
Muito bem vindo Ricardo !!

_________________
Sala do Luke  Garfie10
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyTer Out 16 2012, 23:11

António José da Silva escreveu:
E para nos enchermos de alegria Sala do Luke  524928826 nada melhor do que algumas fotos Sala do Luke  809774 dos belos sítios onde estivestes. Sala do Luke  249412

E ao olhar pela janela, aqui no UK continua a chover. Sala do Luke  424293

Vai, podes fustigar-nos à vontade. Sala do Luke  271350

Vou começar com um vídeo que fiz da pousada onde me instalei Sala do Luke  22692



Fotos em breve.


Sala do Luke  936335
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
Luis Filipe Goios
Membro AAP
Luis Filipe Goios

Mensagens : 10498
Data de inscrição : 27/10/2010
Idade : 60
Localização : Lanhelas - Minho

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyTer Out 16 2012, 23:25

Luke escreveu:
Que beleza.



Sala do Luke  Vtrls3i016
outras fotos neste link: http://img197.imageshack.us/slideshow/webplayer.php?id=2077560.jpg



Sala do Luke  22692
Construção soberba. Parabéns!
Sala do Luke  754215
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyQua Out 17 2012, 20:50

Mais fotos da fonte do pré VTR A2A, pronta.

Sala do Luke  20121016_135139_resize_zps3b3711b0

Sala do Luke  IMG_00021_resize_zps74bea065

Sala do Luke  IMG_00029_resize_zpseea30dd1

Sala do Luke  IMG_00018_resize_zpsfbff3a42

Sala do Luke  IMG_00015_resize_zps6b8d7015

Sala do Luke  IMG_00031_resize_zps19167410

Sala do Luke  IMG_00020_resize_zpsdd11ee51

Sala do Luke  22692
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyQua Out 17 2012, 20:57

Desde a fonte de alimentação ao pré, uma construção soberba. Sala do Luke  754215 Estou espantado quando forem fazer as audições do "bicho"

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Luke
Membro AAP
Luke

Mensagens : 782
Data de inscrição : 15/07/2010
Idade : 52
Localização : Brazil

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyQua Out 17 2012, 21:05

Eu tb.

Antes de ser entregue ao futuro proprietário, este pré deve passear lá no JM, aqui em casa, etc....

Sala do Luke  936335
Voltar ao Topo Ir em baixo
https://www.youtube.com/user/MrSkywalker23
António José da Silva
Membro AAP
António José da Silva

Mensagens : 64572
Data de inscrição : 02/07/2010
Idade : 52
Localização : Quinta do Anjo

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyQua Out 17 2012, 21:09

Luke escreveu:
Eu tb.

Antes de ser entregue ao futuro proprietário, este pré deve passear lá no JM, aqui em casa, etc....

Sala do Luke  936335


E para quando um para ti? Sala do Luke  936335

_________________
Digital Audio - Like Reassembling A Cow From Mince  Sala do Luke  6xxboo


If what I'm hearing is colouration, then bring on the whole rainbow...


The essential thing is not knowledge, but character.
Joseph Le Conte
Voltar ao Topo Ir em baixo
Ulrich
Membro AAP
Ulrich

Mensagens : 4947
Data de inscrição : 06/10/2011
Idade : 41
Localização : Aveiro

Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  EmptyQua Out 17 2012, 21:34


Já cansa e parece banal dizer sempre a mesma coisa, mas está fantástico Sala do Luke  754215

eu, é só a minha opinião, cobria essas máquinas com um acrílico, para poder apreciar em cada momento a obra de arte que são esses aparelhos Sala do Luke  22692
Voltar ao Topo Ir em baixo
Conteúdo patrocinado




Sala do Luke  Empty
MensagemAssunto: Re: Sala do Luke    Sala do Luke  Empty

Voltar ao Topo Ir em baixo

Sala do Luke
Voltar ao Topo
Página 1 de 10Ir à página : 1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Seguinte
 Tópicos similares
-
» Construção de sala de Estúdio
» ALERTA URGENTE - TODOS LEIAM
» FF +18 Luz do Desejo
» Procuro: Colunas p/ sala com 25m^2

Permissão deste fórum:Você não pode responder aos tópicos neste fórum
Áudio Analógico de Portugal :: Apresentação :: O meu sistema-
Ir para:
