Boa noite pessoal.
Deram-me um sistema de som da Techincs. Deram-me aquilo naquela onda do: tá aqui a ocupar podes levar se quiseres.
Creio que é material da década de 80 nem sei se funciona.
Liguei tudo e não consegui som nenhum.
Alguém me pode ajudar com a ligação dos módulos?
O material que tenho é o seguinte:

Tuner - Quartz ST - G45AL
Leitors CD - SL - P320
Deck Tape - RS - T55R
Equalizador - SH - 8046
Amplificador - SU - V55A
Gira discos - SL - L2
https://servimg.com/view/20139016/2

Desde já agradeço a quem me puder ajudar.

Pelo AAP a malta gosta, antes de responder a questões, que os recém-chegados se apresentem aqui: https://www.audioanalogicodeportugal.net/f8-apresentacao. Só depois é que começam a chover respostas, sugestões, opiniões e recomendações...

Entretanto já deve haver gente a olhar fotos, folhear catálogos e manuais para lhe poder responder e, porque não, opinar.

Já agora, nem na lista de aparelhos nem na foto aparecem 2 coisas imprescindíveis: colunas (um par)...
Será pela falta delas que não tem som?

obrigado pela dica. vou fazer a apresentação.

não percebo muito da coisa mas tambem nao sou assim tão nabo
em termos de colunas só tem um subwoofer da Bose Acoustimass.

liguei umas colunas que tinha em casa num Hi-Fi da Philips e nada.

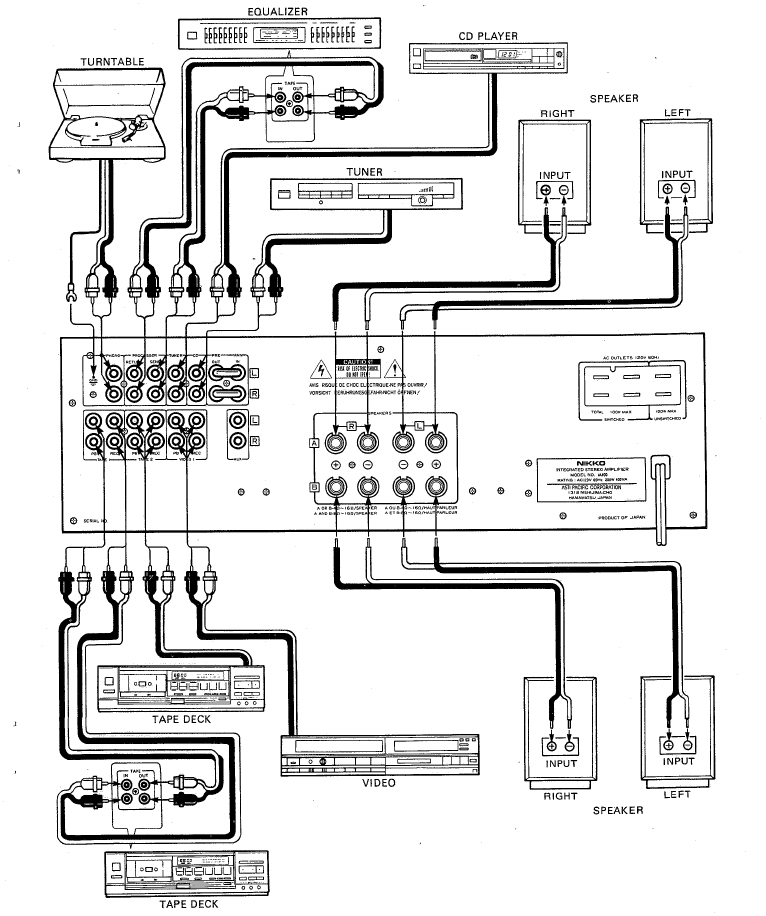

Uma vez a apresentação feita (seja benvindo ao AAP) deixo um esquema genérico de ligações:


Importante:
Os gravadores de fita (TAPE), sintonizadores (TUNER - rádio) e outros leitores de suportes (CD...) usam as entradas no amplificador consideradas como LINE ou AUX.
No caso dos gravadores, e uma vez que possuem entradas e saídas, devem-se ligar assim: REC / OUT no amplificador a IN no gravador, PLAY / IN no amplificador a OUT no gravador.
O gira-discos é uma excepção: usa uma entrada própria no amplificador - PHONO - e na sua grande maioria com um 3º cabo (mais fino) a ligar ao amplificador - GROUND.

Quanto aos nabos: não saber não é ser nabo, ser nabo é não querer saber...

Completamente de acordo.
Amanha vou experimentar e se não conseguir digo alguma coisa.
Muito obrigado pela atenção.

Aqui poderá encontrar informação sobre os seus Technics:
https://www.hifiengine.com/manual_library/technics.shtml

O manual do gira-discos está aqui:
https://www.vinylengine.com/library/technics/sl-l2.shtml

Para aceder à documentação necessita de se inscrever, é gratuito. Tanto quanto me lembro a mesma inscrição é válida para ambos os sites.

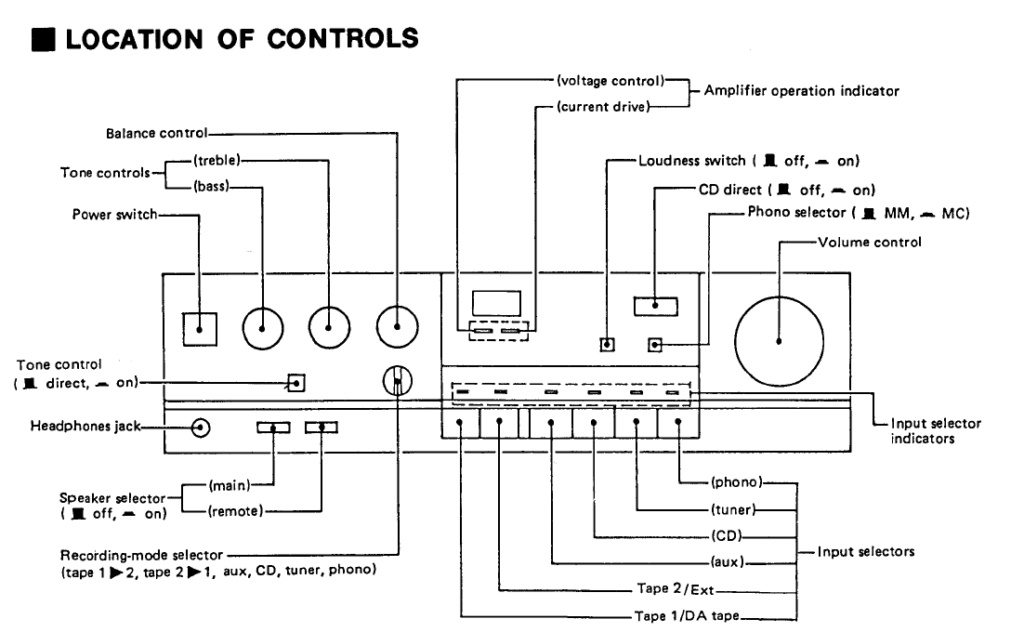

Conciliando o esquema de ligações anterior e os desenhos dos painéis do seu amplificador penso que pode confirmar se a forma como ligou os seus equipamentos está correta. Por agora eu deixaria o equalizador de parte, o amplificador não tem saída e entrada própria para processador EXT - usa TAPE 2 como EXT o que complica um pouco esta ligação.





Para esclarecer qualquer dúvida disponha.

Tudo a bombar obrigado pela ajuda.
Só falta o leitor de cds. Não sei o que será mas não lê os cds. Nem gravados nem originais.

Esse ja entregou a alma ao criador certamente.

Provavelmente. Ele liga. O display tá direitinho mas quando meto o cd não o lê. Provavelmente a lente morreu.

JMigL escreveu:

Provavelmente. Ele liga. O display tá direitinho mas quando meto o cd não o lê. Provavelmente a lente morreu.

A lente não mas o laser talvez...
Pode acontecer que a lente esteja apenas suja o que impede a leitura.
Se tiver jeito para bricolage pode abrir o aparelho, com este desligado da ficha de corrente, e limpar a lente com uma cotonete, talvez resolva. Caso contrário não será muito dispendioso substituir o leitor.
